Dual HS141

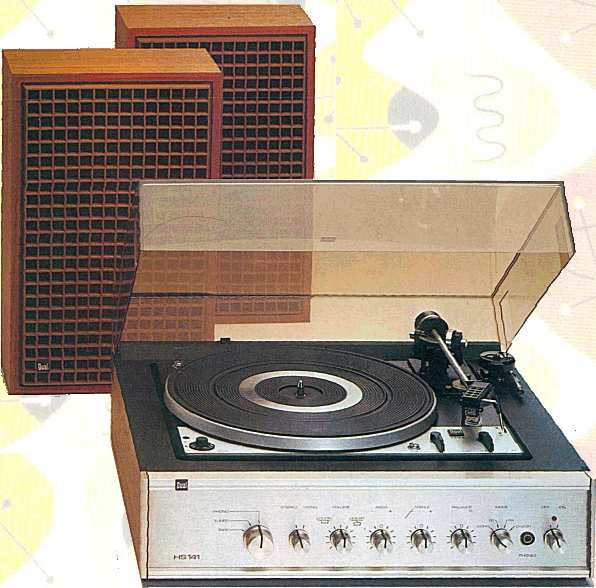

Deze automatische Dual platenspeler met ingebouwde versterker en losse luidsprekerboxen, is uit 1975.

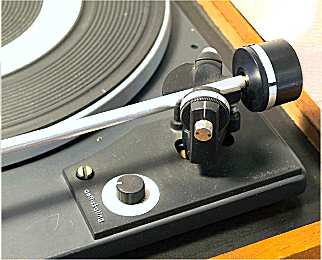

Dual balansarm met instelknoppen voor de naalddruk en de anti-skating

Op het front zitten acht draaiknoppen, voor Functie, Stereo/mono, Volume, Laag, Hoog, Balans, Stereo/Quad en Aan/uit. Met de Stereo/Quad knop kan worden gekozen voor Stereo, Quad I,Quad II of 2x Stereo. De Quad-functie is niet ingebouwd, en dient dus extern te worden gerealiseerd. Een pseudo-quadrosysteem is wel ingebouwd.

Rechts op het dek is de schuif te vinden voor het instellen van de draaitafel snelheid, links zit de pitch control. Ook een armlift en startknop zijn aanwezig.

DUAL is voortgekomen uit het 19de eeuwse klokkenmakersbedrijf van de familie Steidinger in St. Georgen in het Zwarte Woud. In 1907 sticht Josef Steidingen daar een nieuw bedrijf, "Gebrüder Steidinger, Fabrik für Feinmechanik". Het bedrijf maakt onder andere grammofoonveren. In 1911 stapt Josef uit dit bedrijf, en sticht de "PERPETUUM Schwarzwälder Federmotoren und Automatenwerke". In 1927 worden al 1500 grammofoonmotoren per dag geproduceerd. Door Emile Knecht wordt een nieuwe aandrijfunit ontworpen waarin een elektromotor een veermotor aandrijft, de z.g. DUAL motor. Onder leiding van Herman Papst wordt deze verder ontwikkeld. Ook wordt een elektrische toonkop ontwikkeld, zodat in 1937 de Dual grammofoon wordt geboren. In 1949 introduceert Dual de platenwisselaar model 1000 op de Berliner Funkausstellung.

Deze grammofoon was verkrijgbaar in de kleuren bruin (noten) of wit.

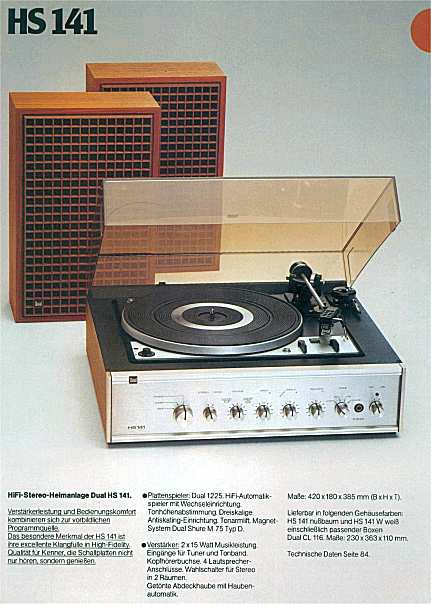

Folder 1976

SPECIFICATIES EN GEGEVENS

Merknaam

Dual
Fabrikant: Gebr. Steidinger, St. Georgen, Schwarzwald
Importeur: Rema Electronics, Amsterdam

Land van herkomst Duitsland
Eigennaam
Type HS141
Serienummer
Bouwjaar 1975
Toepassing grammofoon
Draaisnelheid 33 1/3 en 45 t/min
Plaatdiameter max. 31 cm
Arm
metalen buisarm
ingebouwde armlift
anti-skating instelling
element gewicht 2-10 g
naalddruk 0-8 gram instelbaar
Element Shure M75D, half inch montage
Aantal transistors 20
Type transistors silicium
Voedingsspanning
110, 130, 150, 220 of 240 volt, 50 Hz, 75VA Watt
netzekering 630 mA T, boven de 150 volt 315 mA T
Luidspreker
twee losse boxen Dual CL116, elk 4 ohm max. 20 Watt
resonantiefrequentie 90 Hz
luidspreker 13 cm, breedband systeem
afmetingen 23x36x11 cm
Chassis
Dual 2-snelheden dek type 1225
asynchroonmotor, 4-polig
plateau 1,45 kg, 27 cm
pitch control +/- 6%
wow en flutter +/- 0,15%
rumble < -55 dB
uitgangsvermogen 2x 10 Watt, 4 ohm
Behuizing
houten plint
plastic stofkap
Afmetingen bxhxd 42x18x38 cm
Gewicht 10,3 kg
Verkoopprijs
Geschatte waarde
Productieperiode 1975-1976
Seriegrootte onbekend
Bijzonderheden aansluitingen voor een externe tuner en een bandrecorder

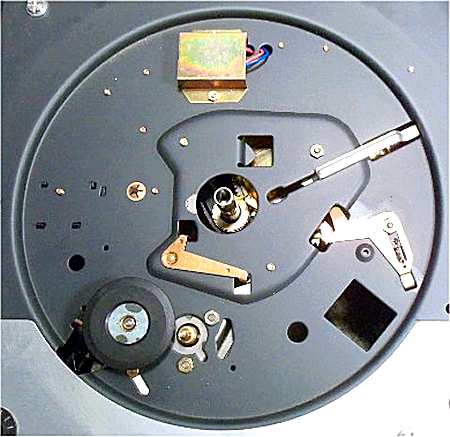

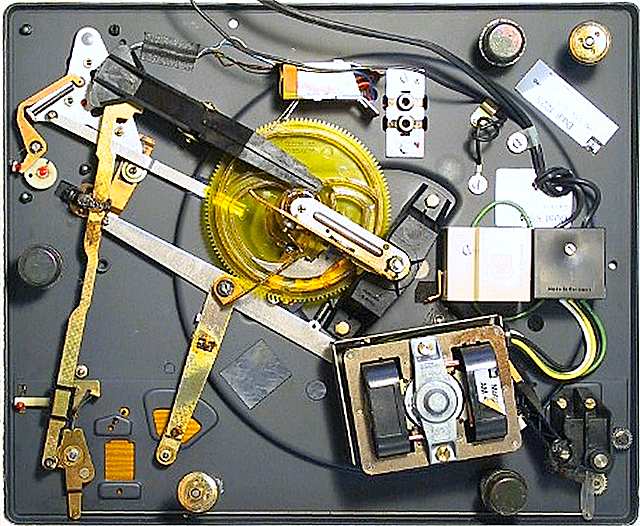

Onderaanzicht Dual 1225 draaitafel
