Braun 77 Phono Super

De Braun radio-grammofooncombinatie type 77 Phono Super bestaat uit een houten kast met daarin een AM/FM ontvanger met 4 golfbereiken, mono versterker en een 3-snelheden platenspeler. Deze laatste wordt afgesloten met een houten bovenklep. Het toestel is uit 1955.

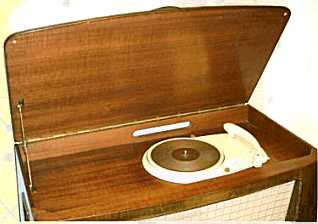

Platenwisselaar type Braun 777W onder de klep


EM80 afstemoog

De grote knop links is voor volume, rechts voor afstemmen. De kleine knopjes zijn voor lage en hoge tonen. De druktoetsen zijn voor Net, PU, LG, Antenne, MG, KG en UKW.

Er zijn drie luidsprekers toegepast, n voor de weergave van bassen en twee opzij voor de hoge tonen.


Max Braun, 1890-1951

Max Braun richt in 1921 de Max Braun oHG, Werkstatt fr Apparatebau in Frankfurt op. De fabriek heeft succes met een verbinder voor industriele aandrijfriemen. In 1925 brengt Braun een nieuwe radio detector uit, de "Trumpf-Walzendetektor" die zeer succesvol is. In 1929 neemt Braun de firma Sevecke over, en komt in hetzelfde jaar uit met een complete radio ontvanger. In 1939 werken er bijna 1000 man bij Braun.

Na WW2 kan Braun vanaf 1948 weer radio's bouwen. In 1950 komt het eerste Braun droogscheerapparaat op de markt. Vanaf 1954 werkt Braun met topontwerpers zoals Hans Gugelot en Dieter Rams. Vooral de Braun SK4 heeft veel succes bij het publiek.



SPECIFICATIES EN GEGEVENS

Merknaam

Max Braun, Frankfurt am Main
Import: N.V. Hap, Amsterdam-C

Land van herkomst Duitsland
Eigennaam Phono Super
Type 77 UKW
Serienummer
Bouwjaar 1955
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm creme plastic
Element Ronette TO284 OV turnover type
Aantal buizen 7
Type buizen ECC85, ECH81, EF89 (2x), EABC80, EL84, EM80
Voedingsspanning 110-240 Volt AC, 50 Hz
Luidspreker 3 stuks, 1 ovale basspeaker en 2 ronde middentoon
Chassis
3 snelheden Braun dek type 777W
inductiemotor met condensator 1,2 uF
Frontplaat luidsprekerdoek
Golfbereik KG 24,3-51,7 m, MG 186-578 m, LG 1150-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 4 horizontale schalen, 1 wijzer
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 7 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde dipool voor FM
aansluitingen voor AM en FM extern en aarde
Behuizing houten kast met bovenklep
Afmetingen bxhxd 66x41x37 cm
Gewicht kg
Verkoopprijs DM 425
inbouwdek type 777W DM 87
Geschatte waarde
Productieperiode 1955-1956
Seriegrootte onbekend
Bijzonderheden


Het radiochassis heeft vrijwel een standaard bezetting, er zijn drie luidsprekers toegepast


Links de inductiemotor met aanloopcondensator
