Aristona SA8403A

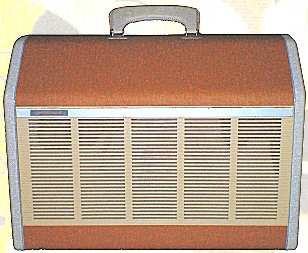

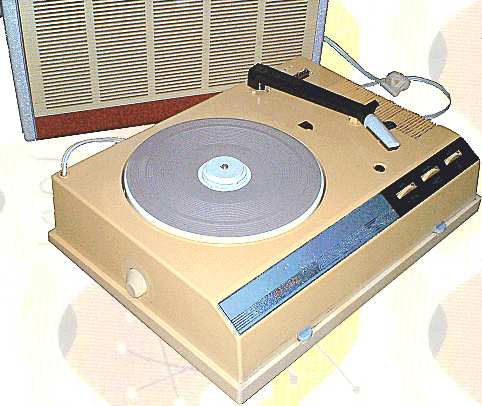

Deze Aristona SA8403A electrofoon zit in een stevig plastic koffertje met houten deksel. Het toestel heeft een ingebouwde versterker, de luidspreker zit in de afneembare deksel.

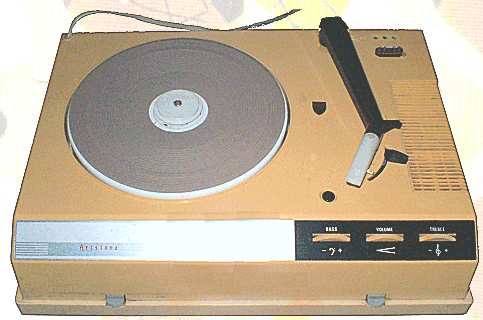

De 3 duimknopjes op het front zijn voor BASS, VOLUME-AAN/UIT en TREBLE. Als de versterker is ingeschakeld gloeit een rood signaallampje op.

Het toestel heeft 4 snelheden en is stereo voorbereid, dat wil zeggen dat alleen de toonopnemer stereo eigenschappen heeft. Om het geluid correct weer te geven wordt het toestel via de stereo uitgangsplug aangesloten op een stereo radiotoestel (of een stereo versterker). De ingebouwde mono versterker wordt in dat geval niet gebruikt. Bij mono weergave via de ingebouwde luidspreker wordt een speciale kortsluitplug geplaatst.
Het snoertje tussen de versterker en de luidspreker in de deksel kan via een stekker worden losgenomen zodat de deksel kan worden gebruikt als tweede luidspreker voor bij de radio.

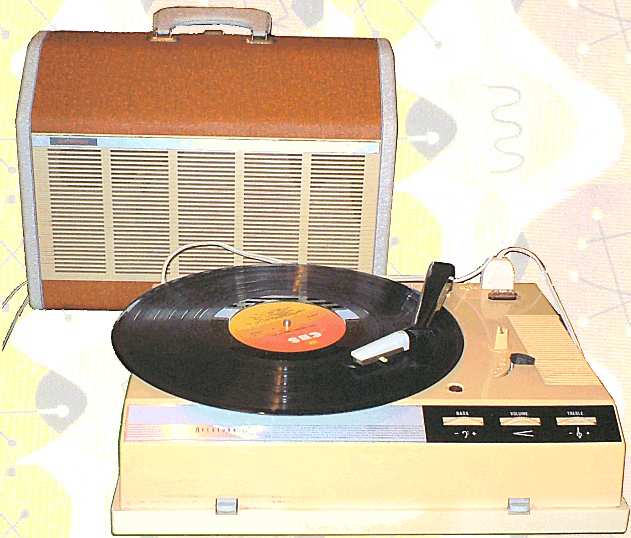

De deksel wordt voor gebruik los naast de grammofoon opgesteld.

Dit is een van de laatste Aristona grammofoons die is uitgerust met buizen. Hoewel de versterker is uitgerust met 100 mA seriebuizen heeft deze ook een nettransformator en is geheel geïsoleerd van de netspanning.
De geluidskwaliteit is behoorlijk te noemen, heeft te maken met de relatief grote luidspreker en ruime houten deksel. Ook de kwaliteit van de toonopnemer speelt hierin een positieve rol.

De Philips versie is de Philips AG4856W.

Deze koffergrammofoon is eigendom van Pieter Oossanen.

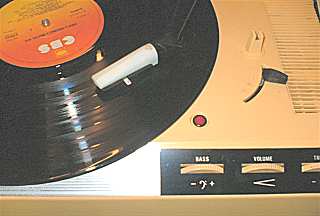

Bedieningspaneel van de Aristona SA8403A

SPECIFICATIES EN GEGEVENS

Merknaam

Aristona
Verkoop: Radoma N.V., Amsterdam
Fabrikant: Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type SA8403A
Serienummer
Bouwjaar 1963
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic
Element
type Philips AG3310 Diamond
kristalelement, smal wit/grijs model
naalddruk 8 g
Aantal buizen 2
Type buizen Philips UCL82, UY85
Voedingsspanning
110, 130, 220 of 240 V wisselspanning, omschakelbaar,  30 W, 50 Hz
2 zekeringen, 50 mA en 500 mA
Luidspreker
Philips AD3725, elektrodynamisch, extra platte uitvoering met "omgekeerd" magneetsysteem
3 Watt, 5 Ohm, 110-14.000 Hz, diameter 16 cm, diepte 4 cm
Chassis
Philips 4-snelheden chassis type AG2056, plastic
2 polige asynchroonmotor, 7 Watt, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op binnenkant van de draaitafel
geperst stalen plateau 20 cm
automatische afslag
jengel < 0,5%
rumble < -25 dB
versterker plus potmeters op enkelzijdige pertinax printplaat
uitgangsvermogen 3 W
Behuizing
plastic onderbak met ingebouwd metalen frame
hardboard bodemplaat
triplex deksel bekleedt met oranje vinyl
Afmetingen bxhxd 41x18x30 cm
Gewicht 6,5 kg
Verkoopprijs onbekend
Geschatte waarde
Productieperiode 1963-1964
Seriegrootte onbekend
Bijzonderheden
automatische afslag
automatische 45 toeren adapter
volume- en dubbele toonregeling
stereo uitgang via 5-polige Philips IEC plug
luidspreker uitgang 5 ohm/3 Watt

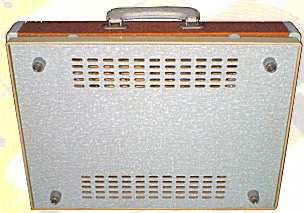

Bodemplaat van de Aristona SA8403

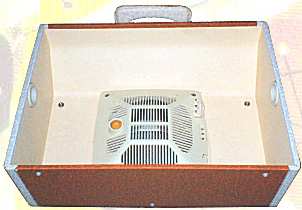

Binnenkant van de deksel
