Aristona SA8013A


EM80 afstemindicator

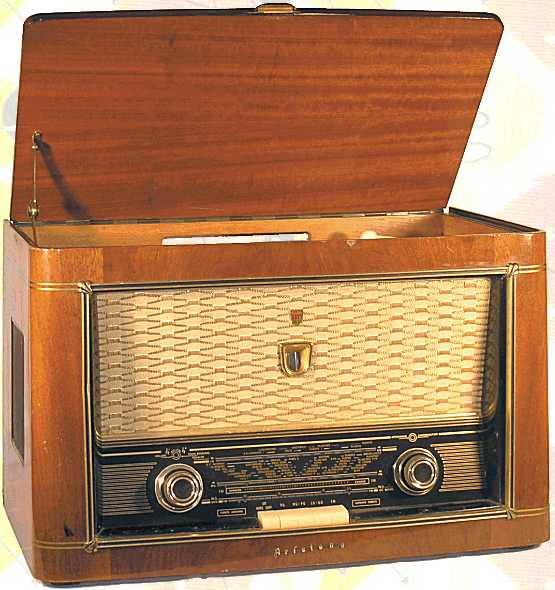

De Aristona tafel-radiogrammofoon type SA8013A bestaat uit een houten kast met daarin een AM/FM afstemmer met 3 golfbereiken, mono versterker en 3-snelheden draaitafel.


Philips H4X64A

Deze laatste wordt afgesloten met een houten bovenklep. Het toestel is uit 1956.

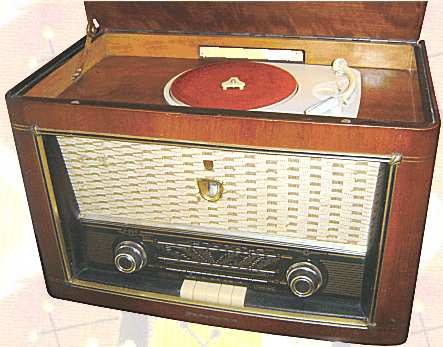

De snelheid wordt ingesteld met het schuifje onder de toonarm. De dubbele knop links is voor toon en volume, rechts voor afstemming. De druktoetsen zijn voor aan/uit, PU, MG, LG en FM.

De Philips versie van deze radiogrammofoon heeft het typenummer H4X64A.

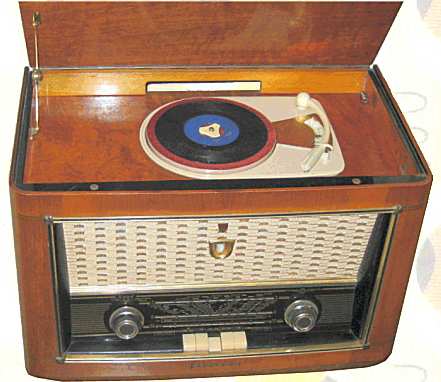

Aristona SA8013A uit 1957 met Philips AG2012 grammofoondek

SPECIFICATIES EN GEGEVENS

Merknaam

Aristona
Verkoop: Radoma N.V., Amsterdam
Fabrikant: Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type SA8013A
Serienummer
Bouwjaar 1956
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG3010 mono, 2-naalden M en N naast elkaar gemonteerd
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen 8
Type buizen Philips ECC85, ECH81, EF89, EF85, EABC80, EL84, EZ80, EM80
schaallampje 8024N-91, 6,3V-0,3A
Voedingsspanning 110, 127, 145 en 220 Volt AC, 50 Hz, 55 Watt
Luidspreker Philips AD3700M, 5 ohm, 3 Watt
Chassis
platenspeler AG2004-75
vanaf 1957 4-speed Philips AG2012 dek
2 polige asynchroonmotor, 7 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
automatische afslag
Frontplaat luidsprekerdoek
Golfbereik MG 185-580 m, LG 1150-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 3 horizontale schalen, 1 wijzer
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 6 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde instelbare ferroceptor
aansluitingen voor AM en FM extern
Behuizing houten kast
Afmetingen bxhxd 48x38x34 cm
Gewicht  kg
Verkoopprijs Hfl
los dekje AG2004: Hfl 79, Bfr 900 (B)
Geschatte waarde
Productieperiode 1956-1958
Seriegrootte onbekend
Bijzonderheden
losse 45-toeren adapter
aansluiting voor grammofoon en extra luidspreker
