Admiral 8D15

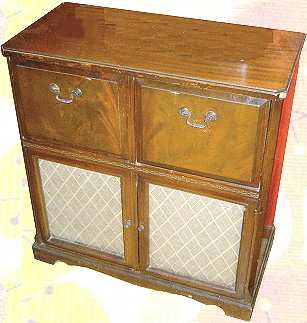

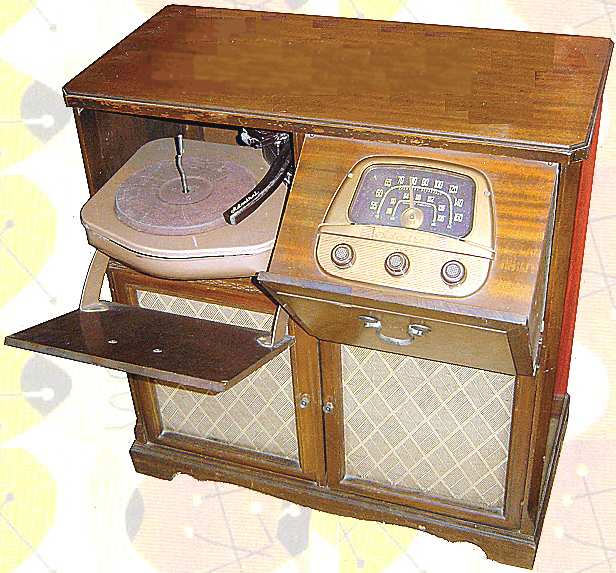

De Admiral radiogrammofoon type 8D15 uit 1950 bestaat uit een houten kast met daarin een FM/AM afstemmer met 2 golfbereiken, mono versterker en 78-toeren wisselaar.

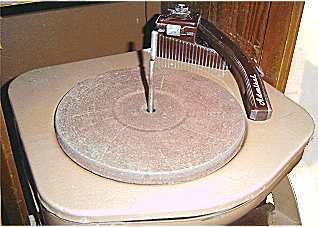

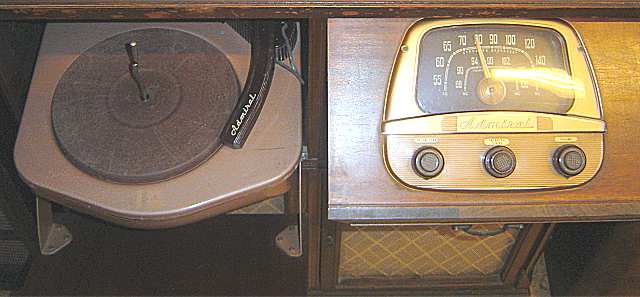

De wisselaar zit achter de linker klep, door de rechter klep te openen wordt het bedieningspaneel van de radio zichtbaar.

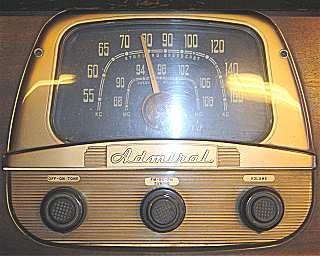

De draaiknoppen zijn voor Toon/Aan-uit, Bandkeuze/Ph en Volume.

Admiral is gestart in 1934 door een groep investeerders. In 1939 staat het bedrijf op plaats 5 op de thuismarkt.


Alleen het stuurwiel ontbreekt nog...

SPECIFICATIES EN GEGEVENS

Merknaam

Admiral Continental Radio & Television Corporation, Chicago, Illinois

Land van herkomst Verenigde Staten
Eigennaam geen
Type 8D15 UL
Serienummer
Bouwjaar 1950
Toepassing grammofoon en omroepontvanger
Draaisnelheid 78 t/min
Plaatdiameter max. 31 cm
Arm metalen arm
Element
Aantal buizen 8
Type buizen 6BA6 (3x), 6SB7Y, 6AL5, 6SQ7, 6V6GT, 5Y3GT
2 pilot lampjes #47
Voedingsspanning 117 Volt AC, 60 Hz
Luidspreker
Chassis
platenwisselaar 78 rpm
Admiral 8D1 radiochassis
Frontplaat metaal met glas
Golfbereik MG 185-580 m, FM 87,5-108 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 2 halfronde schalen, 1 wijzer
Schakeling meng + 2xmf + det + 2xlf (AM)
hf + meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 7 (FM)
Middenfrequentie 455 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde MG raamantenne
aansluitingen voor AM en FM extern
Behuizing houten kast
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs
Geschatte waarde
Productieperiode 1950-1952
Seriegrootte onbekend
Bijzonderheden
