Acoustical 555

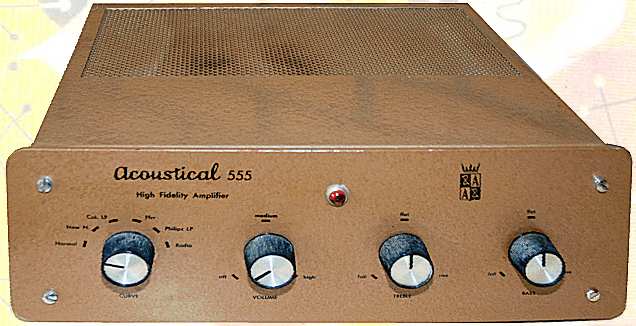

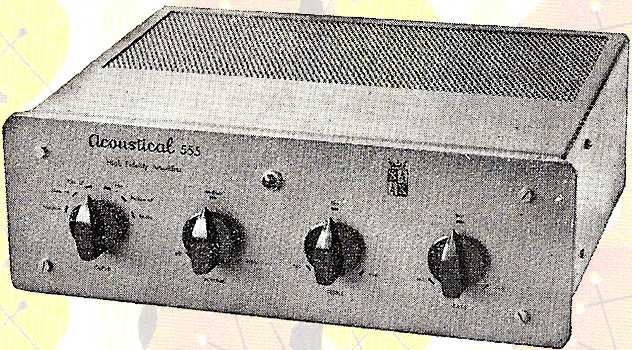

Deze mono High Fidelity versterker is gemaakt door Acoustical.


Acoustical BR245

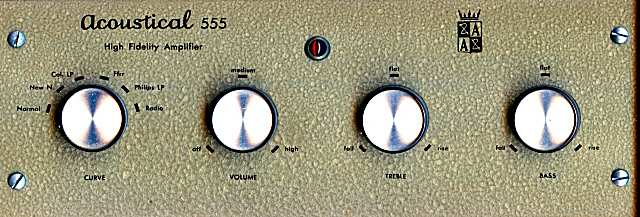

De vier draaiknoppen zijn voor Functie, Volume, Treble en Bass.

Met de functieschakelaar wordt tevens de grammofooncorrectie ingesteld, mogelijkheden zijn Normaal, New Normaal, Columbia LP, (Decca) Ffrr en Philips LP. De genormaliseerde afspeelkarakteristiek was in de jaren '50 nog geen gemeengoed!

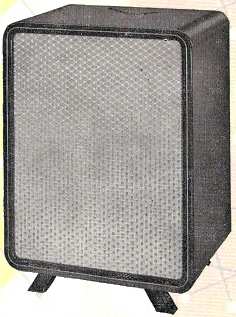

De bijpassende luidspreker is de 8 Watt Acoustical BR245 basreflexkast. Deze is uitgerust met een dubbelconus speaker 60...15.000 Hz en uitgevoerd in mahonie of blank eiken.

De Acoustical Handel Mij. N.V. is begin jaren '50 opgericht door A.F. Don.

Deze versterker is eigendom van Pim Geurts, het latere model met twee maal EL95 is van Kees van Kampen.

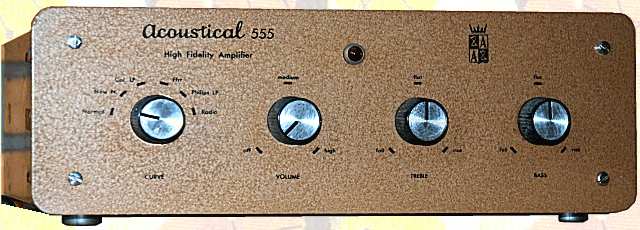

De Acoustical 555 van Kees van Kampen is uitgerust met een eindtrap met twee EL95 buizen

SPECIFICATIES EN GEGEVENS

Merknaam

Acoustical
Acoustical Handel Mij. N.V., 's-Graveland

Land van herkomst Nederland
Eigennaam High Fidelity Amplifier
Type 555
Serienummer
Bouwjaar 1957
Toepassing versterker
Aantal buizen 4
Type buizen EF86, ECC83, ECL82 (2x)
of ECC83, ECC82, EL95 (2x)
pilot lampje 8 volt
Voedingsspanning 220 Volt, 50 Hz, 35 Watt
Chassis
metaal
frequentiebereik 20...22.000 Hz +/- 1 dB
uitgangsvermogen 6 Watt onvervormd, 3..7 ohm
dempingsfactor 4
tegenkoppeling 18 dB
Frontplaat metaal, hamerslaglak
Behuizing metaal
Afmetingen bxhxd 32x10x18 cm
Gewicht 5,8 kg
Verkoopprijs Hfl 300
Hfl 215, luidsprekerkast BR245
Geschatte waarde
Productieperiode 1957-1959
Seriegrootte onbekend
Bijzonderheden
ingangen voor grammofoon (kristal) en radio
grammofooncorrectie met 5 standen


Aansluitingen voor kristal PU, Radio en Luidspreker

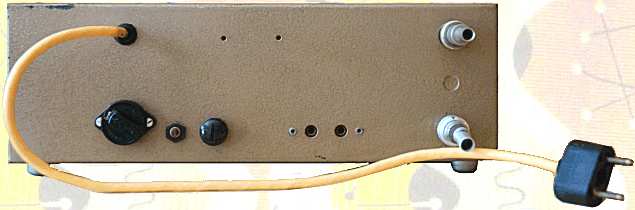

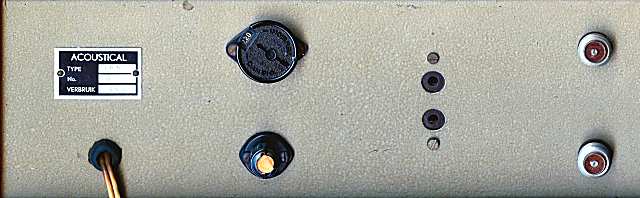

Hierboven de achterkant van de Acoustical 555 van Kees van Kampen

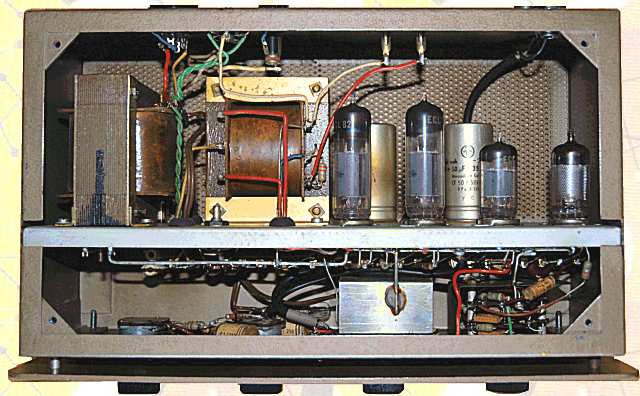

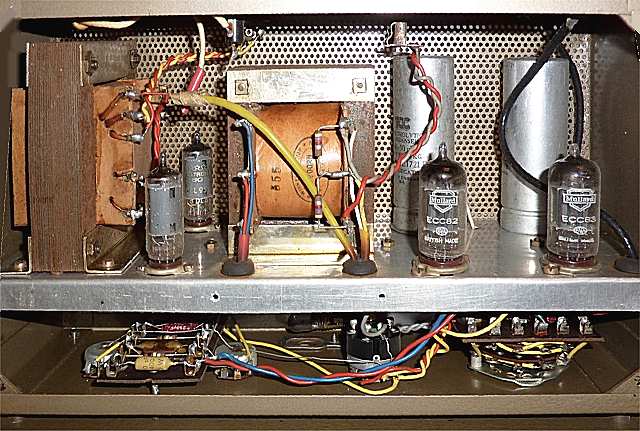

Links de voedingstrafo, dan de uitgangstrafo, eindversterker en voorversterker


Hierboven de Acoustical 555 van Kees van Kampen met twee maal EL95 in de eindtrap

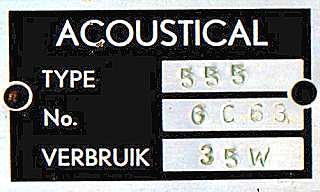

Typeplaatje van het toestel van Kees van Kampen

Gebruiksaanwijzing
