Acec Combi

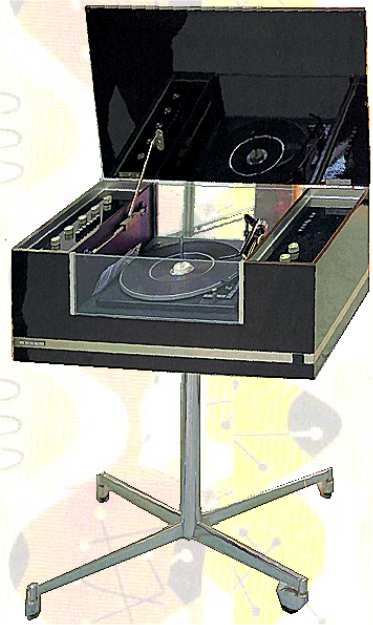

Deze Acec Combi radio-grammofoon uit 1970 bestaat uit een BSR-platenwisselaar type C109, een AM-FM afstemmer en een versterker.

De foto's zijn van Max Ramali.


45-t adapter en spindel BSR C109

SPECIFICATIES EN GEGEVENS

Merknaam

A.C.E.C., Ateliers de Constructions Electriques de Charleroi

Land van herkomst BelgiŽ
Eigennaam Combi
Type Combi
Serienummer
Bouwjaar 1970
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic
Element
Aantal transistors
Type transistors
Voedingsspanning 110, 130 en 220 Volt AC, 50 Hz
Luidspreker
Chassis

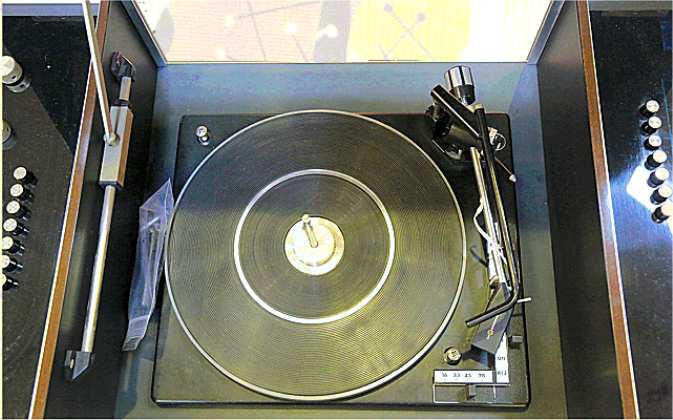

BSR C109 inbouw 4-snelheden platenwisselaar
2-p asynchroonmotor
aandrijving via tussenwiel
wisselt 7, 10 en 12 inch platen
Frontplaat glas en plastic
Golfbereik
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen
Schakeling
Aantal kringen
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde dipool voor FM
aansluitingen voor AM en FM extern en aarde
Behuizing
rechthoekige kast met glazen panelen
verchroomde metalen voet met 4 zwenkwieltjes
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs
Geschatte waarde
Productieperiode 1970
Seriegrootte onbekend
Bijzonderheden design radio-grammofoon combinatie


Het BSR C109 chassis gezien vanaf de onderzijde
