Acec 102 Sonofil


Magic Eye 6E5

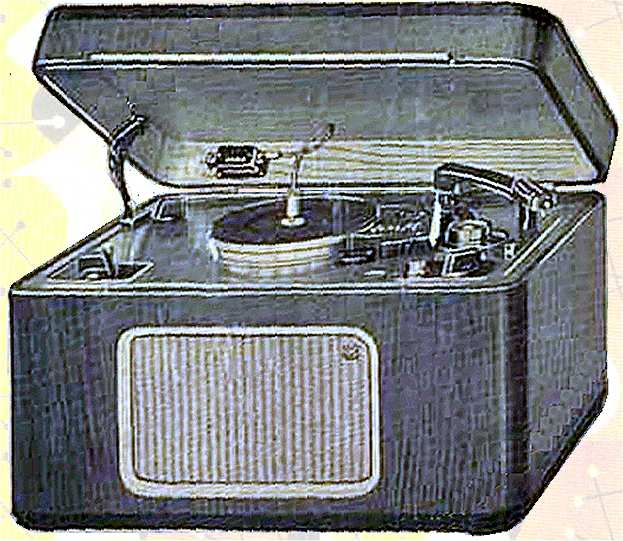

Deze Acec grammofoon/draadrecorder uit 1949 bestaat uit een koffer met een Amerikaans inbouwdek plus een ingebouwde versterker en luidspreker.



SPECIFICATIES EN GEGEVENS

Merknaam

A.C.E.C., Ateliers de Constructions Electriques de Charleroi

Land van herkomst BelgiŽ
Eigennaam Sonofil
Type 102
Serienummer
Bouwjaar 1949
Toepassing grammofoon en draadrecorder
Draadsnelheid
61 cm/sec
grammofoon 78 t/min
Spoeldiameter
7 cm, draaddiameter 0,1 mm
speelduur 15, 30 of 60 min
draaitafel 16,5 cm
plaatdiameter tot 30 cm
Opneemproces
HF wisstroom en HF bias
frequentiegebied 60 tot 5.000 Hz
Arm gegoten metalen arm 21 cm
Koppen
gecombineerde Wireway opneem/weergave/wiskop
wis- en biasstroom 38 kHz
Element
Astatic L-71A kristal element
huis van spuitgietwerk, verwisselbare stalen naald
licentie Brush Development Co.
50-8.000 Hz, 50 g naalddruk
Aantal buizen 9
Type buizen 6SN7, 6SL7 (2x), 6V6 (3x), 6X5 (2x), 6E5
Voedingsspanning 110, 130 en 220 Volt AC, 50 Hz
Luidspreker ingebouwde luidspreker 21 cm
Chassis
Wireway recorderdek
2 asynchroonmotoren, 1400 rpm, 50 Hz
aandrijving O/W via rubber tussenwiel
aandrijving kopbeweging via wormwiel
relais besturing
bakelieten opwindspoel-draaitafel 16,5 cm
uitgangsvermogen 3,5 Watt
Frontplaat geen
Behuizing houten koffer
Afmetingen bxhxd 51x32x34 cm
Gewicht 21 kg
Verkoopprijs
Geschatte waarde
Productieperiode 1949
Seriegrootte onbekend
Bijzonderheden combinatie van grammofoon en draadrecorder
